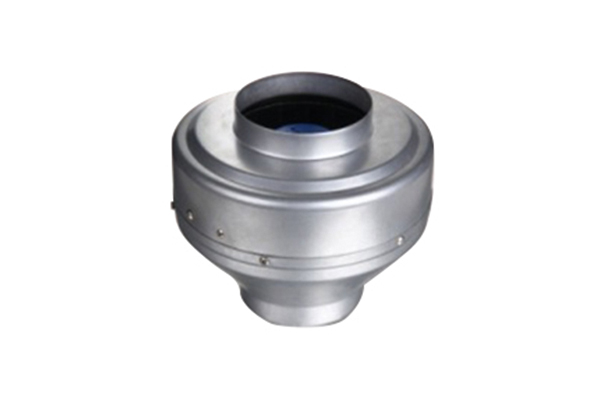

1.產品簡介

　　CDF系列鐵殼后傾式圓形管道離心風機是先進冷拉成型技術與空氣動力學結合的新型直通離心式管道風機。進風口和出風口尺寸相同，可直接與圓形螺旋風管(或PVC管)連接，能夠極大地節省管道安裝費用。該系列產品的葉輪由多個后傾圓弧形鋁合金葉片、前盤、后盤等部分組成，均用鋼板制造，并經靜、動平衡校正，空氣運行良好，效率高，運轉平穩可靠。該系列管道風機按照出風口直徑共分為7個型號，依次排列為100mm，125mm，150mm，160mm，200mm，250mm，315mm。可以安裝在管道的任意位置，也適合不同角度的安裝，簡單方便。我們的產品設計工藝先進，結構緊湊，風道流暢，整機無需噴涂處理，使用更環保，可以用于輸送空氣或其他不自然、不自爆、無纏繞性、對人體無害、對鋼鐵材料無腐蝕的氣體。是賓館、飯店、禮堂、影劇院、地下室、廠礦企業等場所建筑樓宇和廚房衛生間的通風換氣的理想產品，是高層建筑用消防排煙風機的更新換代產品，現已暢銷全國各地，深受用戶好評。

　　鐵殼后傾式圓形管道離心風機按出風口的直徑共分為7種機號，依次排列為100mm、125mm、150mm、160mm、200mm、250mm、315mm。下文中是這些鐵殼后傾式圓形管道離心風機的尺寸(精確到毫米)、電壓、頻率、輸入功率、電流、轉速、電容等參數。

　　獅球圓形管道離心風機的分類、結構特點、行業用途、工作條件、設計說明、型號說明、產品認證等信息詳見：圓形管道離心風機CDF系列產品概述。

2. 技術參數

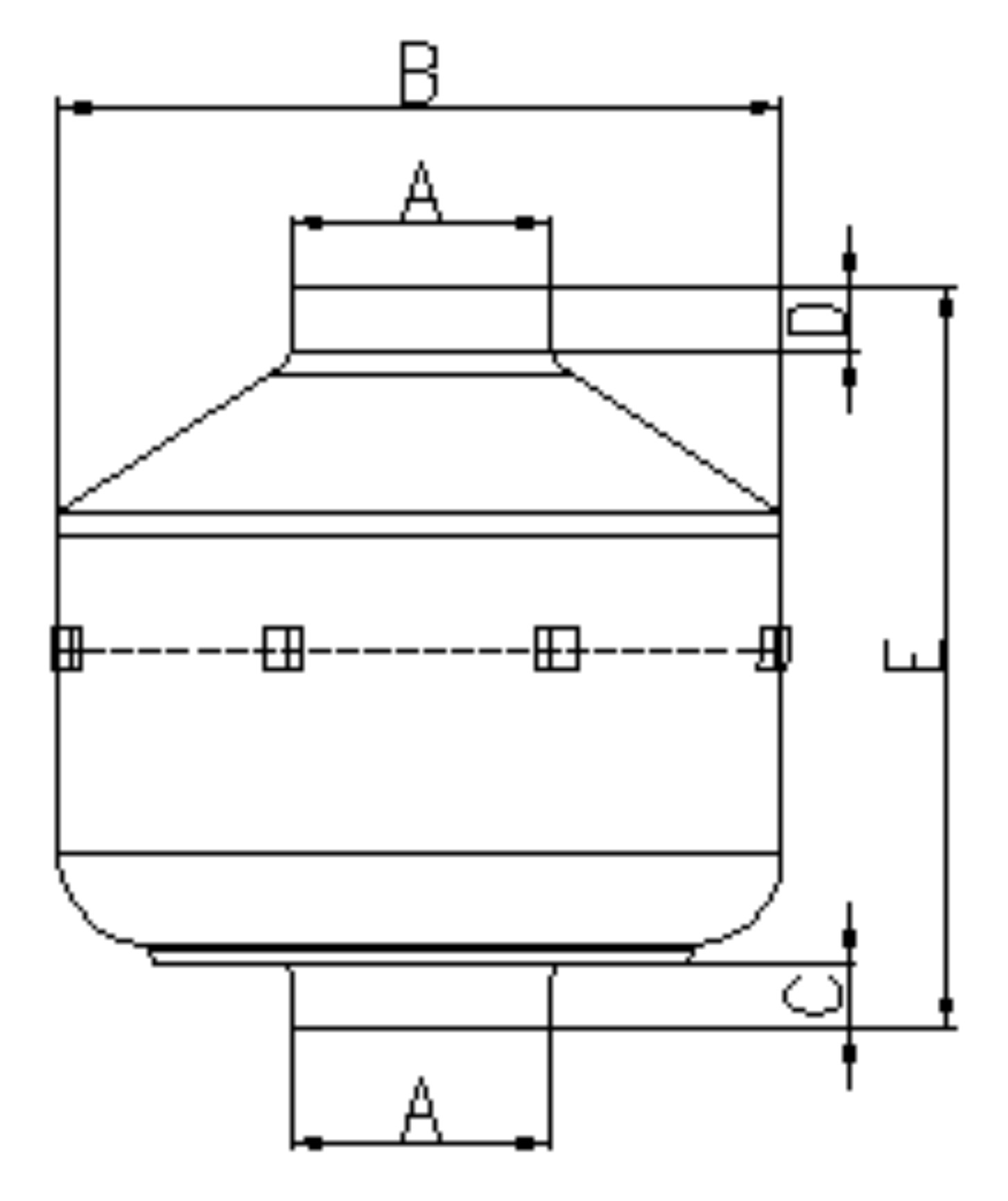

3.外形尺寸圖

4.風量曲線圖

說明：(紅線為60Hz曲線，黑線為50Hz曲線)

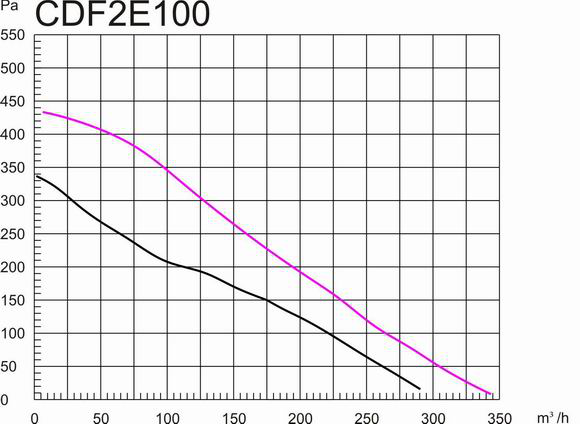

鐵殼后傾式圓形管道離心風機100mm風量風壓曲線圖

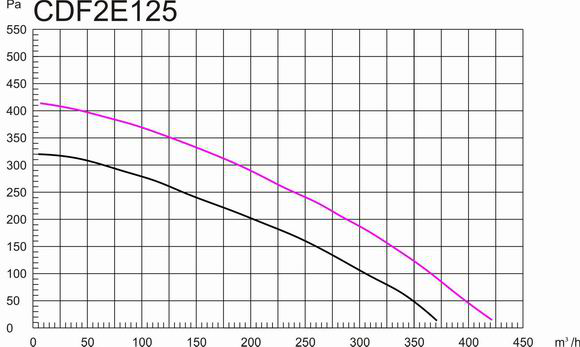

鐵殼后傾式圓形管道離心風機125mm風量風壓曲線圖

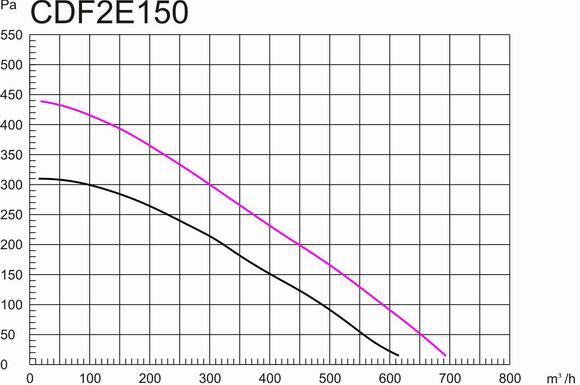

鐵殼后傾式圓形管道離心風機150mm風量風壓曲線圖

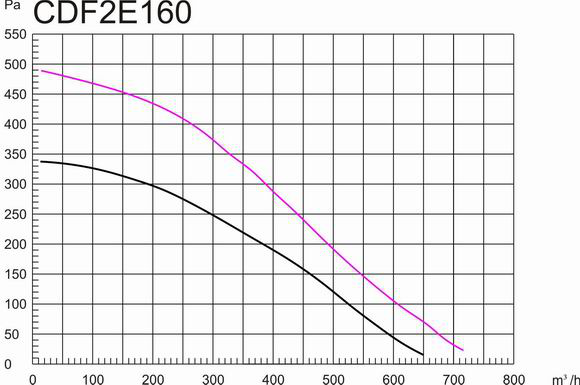

鐵殼后傾式圓形管道離心風機160mm風量風壓曲線圖

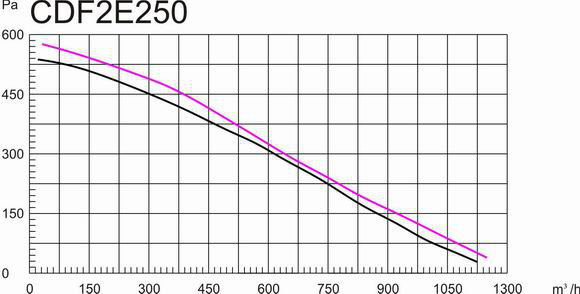

鐵殼后傾式圓形管道離心風機250mm風量風壓曲線圖

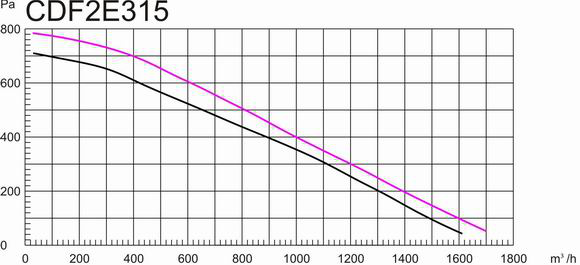

鐵殼后傾式圓形管道離心風機315mm風量風壓曲線圖

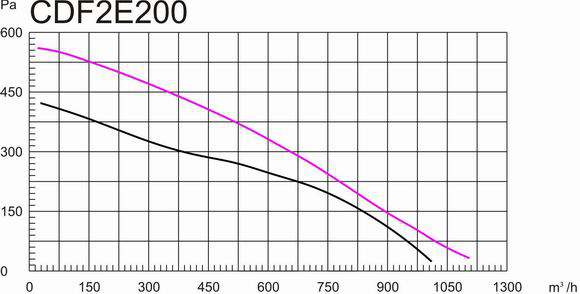

鐵殼后傾式圓形管道離心風機200mm風量風壓曲線圖
